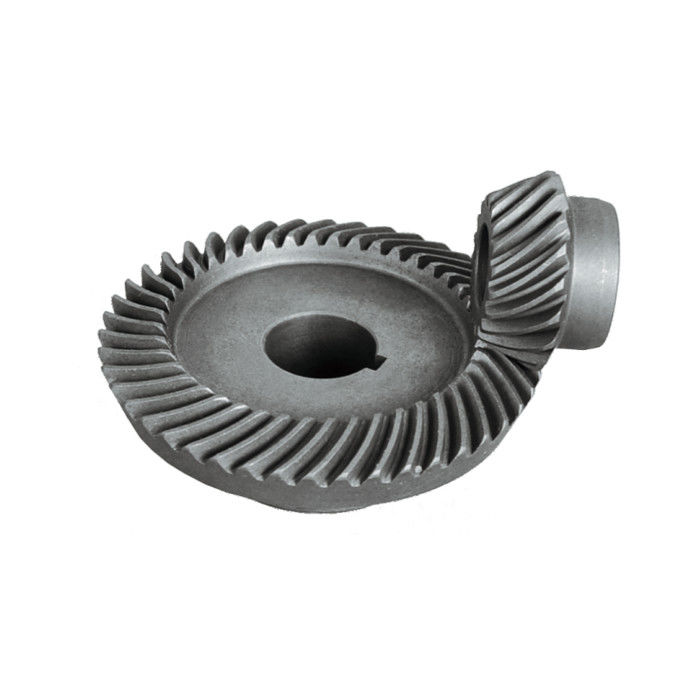

Les engrenages à bouton hélicoïdal à angle droit et à axe croisé

engrenage d'outil électrique à angle droit axe croisé hélicoïdal engrenage de pivotement

Les engrenages en spirale sont couramment utilisés comme engrenages à axe croisé pour transmettre le mouvement de rotation entre les arbres non parallèles et intersectés.Ils sont spécialement conçus pour ces applications et offrent plusieurs avantages en termes de transmission de puissance.Voici comment les engrenages en forme de spirale fonctionnent comme engrenages transversaux pour le mouvement de rotation:

• Alignement des arbres non parallèles: les engrenages coniques en spirale sont adaptés pour transmettre le mouvement entre des arbres qui ne sont pas parallèles.et les engrenages en spirale sont conçus précisément pour accueillir cette configuration non parallèle.
• Angle d'intersection de l'arbre: L'angle d'intersection de l'arbre, souvent appelé angle de virage, détermine l'orientation des engrenages virages en spirale.C'est l'angle formé entre les axes de rotation des arbres qui se croisentLes engrenages en spirale sont fabriqués avec des dents coupées au même angle, ce qui permet un maillage lisse et une transmission de puissance à cet angle spécifique.
• Géométrie des dents: Les engrenages en forme de spirale ont des dents incurvées qui sont coupées dans un motif hélicoïdal autour de la circonférence de l'engrenage.La courbure et le motif hélicoïdal permettent un engagement graduel des dents et une répartition uniforme de la charge sur la largeur de face de l'engrenageIl en résulte un fonctionnement plus fluide, une réduction du bruit et une capacité de charge accrue.
• Transmission de puissance: Lorsque les engrenages en forme de spirale tournent, les dents d'un engrenage se maillonnent avec celles de l'autre, ce qui permet la transmission du couple entre les arbres qui se croisent.La conception de l'engrenage en spirale conique assure un transfert de puissance efficace même à des angles d'arbre non parallèles, permettant une transmission fiable du mouvement de rotation.
• Traitement des charges axiales et radiales: les engrenages en forme de spirale sont capables de gérer à la fois les charges axiales et radiales.La conception de l'engrenage et l'engagement des dents assurent que les charges transmises sont réparties uniformément sur les dents de l'engrenage, réduisant l'usure et maximisant la capacité de charge du matériel.
• Précision de fabrication: le processus de fabrication des engrenages en forme de spirale implique une grande précision pour assurer des profils dentaires précis et un maillage approprié des engrenages.Les engrenages sont généralement générés à l'aide de méthodes de coupe spécialisées, tels que les procédés Gleason ou Klingelnberg, pour obtenir la géométrie dentaire souhaitée et assurer un fonctionnement en douceur.
