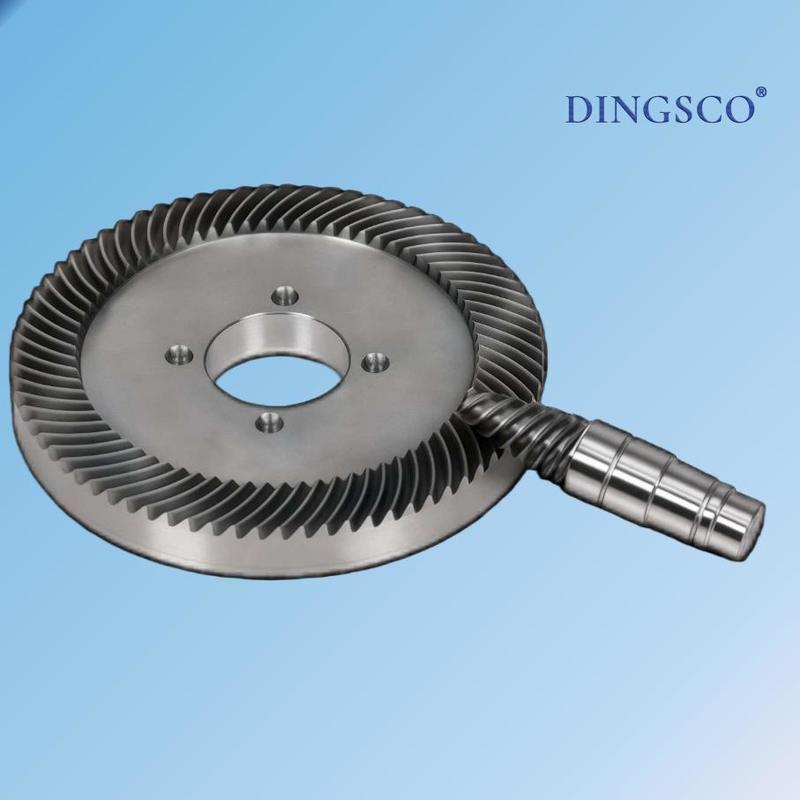

Dispositif de meulage hypoïde à taux de réduction élevé pour les boîtes de vitesses industrielles de précision

Dispositif de meulage hypoïde à taux de réduction élevé pour les boîtes de vitesses industrielles de précision

Les engrenages de meulage hypoïdes à rapport de réduction élevé sont des engrenages à axe échelonné à rapport élevé fabriqués par un procédé de meulage de précision.Leur conception combine les caractéristiques décalées des engrenages hypoïdes avec la compacité des entraînements à vers, ce qui les rend adaptés à des scénarios de transmission à haute précision et à forte charge.

Caractéristiques structurelles

Leengrenages hypoïdesest caractérisé par:axes non intersectés et décalés, ce qui crée une géométrie spatiale unique qui prolonge la ligne de contact et augmente le nombre de paires de dents en maille pendant le fonctionnement.
Cette structure distincte permetune transmission de couple plus fluide et une capacité de charge plus élevée.
Aprèsmoulures de précision, la surface de la dent atteintprécision exceptionnelle, douceur élevée et erreur minimale de profil, assurant une excellente performance et durabilité.

Avantages en matière de performance

• Taux de réduction élevé:
  Capable de réaliser un rapport de transmission élevé dans une structure compacte, l'engrenage répond aux exigences exigeantes des applications nécessitant uncouple élevé et vitesse réduite, réduisant efficacement la vitesse de rotation tout en augmentant le couple de sortie.

• Transmission en douceur et à faible bruit:
  En raison des caractéristiques de maillage optimisées, l'engrenage hypoïde fonctionne avecun impact et une vibration minimes, en veillantfourniture d'énergie stable et faible bruit, adapté à des environnements où les normes de contrôle du bruit sont strictes.

• Excellente capacité de charge:
  La conception géométrique spéciale combinée au broyage de précision améliore considérablement à la foisrésistance au contact avec la surface des dentsetrésistance à la flexion des racines, permettant au matériel de fonctionner de manière fiable souscharges lourdes et conditions de travail continu.

  ---



  Champs d'application

  • Industrie automobile:
    Largement utilisé dansréducteurs principaux du véhicule, en particulier poursystèmes de traction arrière et à quatre roues, assurant un transfert de puissance en douceur et en efficacité dans différentes conditions routières tout en améliorant le confort de conduite.

  • Secteur aérospatial:
    Essentiel danssystèmes de transmission des moteurs d'aéronefs,mécanismes de rétraction du train d'atterrissage, et autres systèmes critiques oùfiabilité et précisionDans des conditions extrêmes, ils sont primordiaux.

  • Automatisation industrielle:
    Il fournittransmission de mouvement précise et stablepourrobots et lignes de production automatisées, permettant une réduction de vitesse et un contrôle de positionnement précis.

  • Instruments de précision:
    Utilisé dansappareils optiques et équipements de mesure électroniques, en veillantprécision de mesureetfonctionnement sans vibrationgrâce à une transmission de haute précision.

    ---



    Principaux spécifications

    Taux de réduction	51 30:1
    Matériel	20CrMnTi / 40Cr / 42CrMo
    Traitement thermique	Carburé et éteint (HRC 58 ∼ 62)
    Précision des engins	DIN 6 / AGMA 11
    Finition de surface des dents	Ra ≤ 0,8 μm
    Capacité de couple	Jusqu'à 5000 N·m
    Efficacité	≥ 94%
    Niveau de bruit	≤ 65 dB
