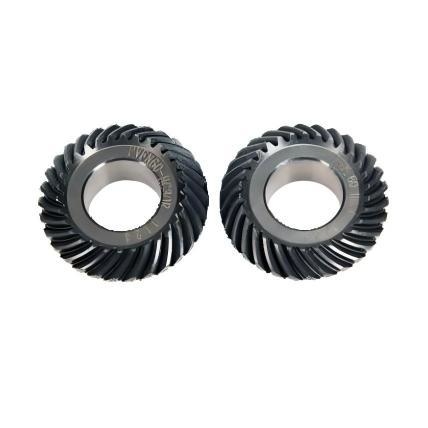

Engrenage d'angle de précision 90° pour réducteur de vitesse planétaire industriel

Précision 90°Engrenage d'angle pour réducteur de vitesse planétaire industriel

L'engrenage d'angle à 90 degrés est le composant central du réducteur planétaire pour réaliser une transmission de puissance orthogonale (les arbres d'entrée/sortie sont décalés de 90 degrés). Ses performances déterminent directement la capacité de couple, l'efficacité de la transmission et la durée de vie du réducteur.

Chaîne logique de la fonction de l'engrenage angulaire à 90 degrés :

Sortie du train d'engrenages planétaires → engrènement de la paire d'engrenages angulaires (engrenage conique) → transfert de puissance 90° → sortie de l'arbre de charge

Remarque : Par rapport aux solutions à vis sans fin, l'efficacité de la transmission angulaire par engrenage conique est augmentée de 15 % à 25 % et la durée de vie est multipliée par 2 à 3.

Caractéristiques techniques des engrenages d'angle à 90 degrés des réducteurs planétaires

(I) Haute précision et faible jeu

Les engrenages coniques utilisent une conception à denture hélicoïdale avec une ligne de contact de denture incurvée, ce qui se traduit par un processus d'engrènement plus fluide et une réduction des vibrations et du bruit. De plus, les processus de rectification de précision (tels que la rectification CNC à quatre axes) contrôlent la précision du profil de la denture pour garantir un jeu minimal (jeu de la denture), répondant aux exigences de précision de positionnement les plus élevées.

(II) Compacité et rigidité élevée

Optimisation de l'espace : La disposition à angle droit de 90 degrés réduit considérablement les dimensions axiales de l'équipement, ce qui le rend particulièrement adapté aux espaces confinés (tels que les articulations de bras robotiques et les entraînements latéraux dans les chaînes de production automatisées).

Renforcement structurel : Le boîtier d'engrenages est construit en fonte ductile ou en acier allié à haute résistance, soutenu par des roulements rigides, pour résister aux charges radiales élevées et aux forces d'impact.

(III) Transmission efficace et durabilité

Efficacité de la transmission : Les engrenages coniques spiraux atteignent une efficacité supérieure à 95 %, ce qui est nettement supérieur aux transmissions à vis sans fin (environ 60 % à 70 %).

Garantie de durée de vie : Les surfaces des dents subissent un traitement de cémentation et de trempe, atteignant une dureté de HRC58-62. Un système de lubrification forcée réduit l'usure et prolonge la durée de vie.

Scénarios d'application typiques des réducteurs planétaires avec engrenages d'angle à 90 degrés

(I) Équipement d'automatisation industrielle

Dans les mécanismes nécessitant une direction serrée, tels que les articulations de robots et les tables d'indexation, les engrenages d'angle à 90 degrés combinés à des réducteurs planétaires permettent un positionnement de haute précision et une disposition spatiale optimisée.

(II) Systèmes de machines lourdes

Dans les convoyeurs miniers et les équipements de laminage métallurgique, par exemple, leur structure à haute rigidité peut résister aux chocs de charges lourdes tout en simplifiant la conception de la chaîne cinématique grâce à une sortie à angle droit.

(III) Machines d'usinage de précision

Dans les systèmes d'alimentation des machines-outils CNC, les caractéristiques de direction en douceur des engrenages coniques peuvent réduire les vibrations de coupe et améliorer la qualité de la surface.
