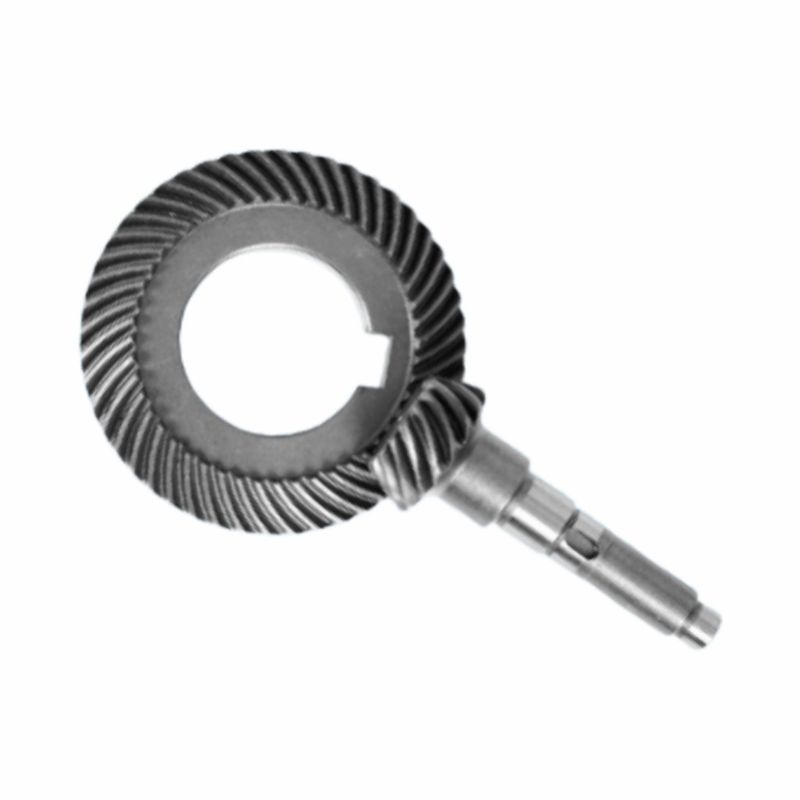

Kit d'engrenage d'angle hypoïde 80 degrés pour le micro réducteur

Kit d'engrenages à angle hypoïde, engagement à 80 degrés pour micro-réducteur

1. Le principe technique et les caractéristiques structurelles
① Conception d'angle d'intersection d'arbre non standard

• Angle d'arbre de 80° :Différent de la transmission verticale à 90° des engrenages hypoïdes traditionnels, les arbres d'entrée et de sortie de cet engrenage sont disposés à un angle de 80°, ce qui convient aux scénarios où l'espace est limité ou où une transmission non orthogonale est requise.
• Décalage d'axe :Le point d'engrènement de l'engrenage hypoïde n'est pas sur l'axe, mais la conception décalée optimise la répartition des contraintes de contact de la surface de la dent pour améliorer la capacité portante.

② Processus de meulage des engrenages et caractéristiques des matériaux

• Traitement de la surface des dents dures :Le processus de carburation et de trempe est adopté, la dureté de la surface de la dent peut atteindre 56-62HRC et après un meulage de haute précision, la rugosité de la surface de la dent Ra≤0,8 μm et le niveau de précision peut atteindre ISO 10 ou plus, ce qui réduit considérablement l'usure et le bruit.
• Technologie de taillage continu :Utilisant une machine d'usinage à engrenages coniques en spirale entièrement CNC, une coupe d'indexation continue à travers une tête de coupe à double couche, évitant la perte de précision du fendage intermittent traditionnel des dents et prenant en charge le réglage indépendant des paramètres des surfaces concaves et convexes.

③ Conception miniaturisée

• Conception compacte :Des diamètres aussi petits que 38 mm sont disponibles et leur poids est léger, ce qui les rend adaptés à l'intégration dans des équipements de précision.
• Configuration à arbre creux :Certains modèles utilisent un arbre de sortie creux pour le montage direct d'accouplements ou de vis mères, simplifiant ainsi la conception mécanique.

2. Avantages en termes de performances

① Taux de réduction élevé et rendement élevé

• Rapport de transmission à un étage jusqu'à 300:1 :Par rapport aux réducteurs à vis sans fin (efficacité de seulement 60 % à 70 %), les engrenages hypoïdes ont une efficacité de plus de 90 % et ne sont pas autobloquants, ce qui convient aux scénarios nécessitant une transmission bidirectionnelle.
• Fonctionnement silencieux :La méthode d'engrènement des dents hélicoïdales réduit l'impact et, grâce au processus de meulage des engrenages, le bruit peut être contrôlé en dessous de 60 dB, ce qui est meilleur que celui des engrenages coniques ordinaires.

② Capacité de charge élevée et longue durée de vie

• Force de contact accrue :Après cémentation et trempe, une couche durcie de 0,3 à 0,5 mm est formée sur la surface de la dent et la contrainte de contact peut être augmentée de plus de 30 % en combinaison avec la conception optimisée de la zone de contact de la surface de la dent.
• Résistance aux chocs :Convient aux conditions fréquentes de démarrage-arrêt ou de fluctuation de charge.

③ Adaptabilité spatiale

• Installation flexible :Il prend en charge l'installation de brides, l'installation de pieds et d'autres méthodes, et l'arbre de sortie peut être personnalisé pour s'adapter aux structures mécaniques complexes.
• Optimisation de la distance de décalage :En ajustant le décalage de l'axe, la force de la petite roue peut être équilibrée avec l'efficacité de la transmission.

3. Scénarios d'application typiques
① Automatisation industrielle

• Articulations de robots collaboratifs :Par exemple, les articulations du poignet des robots à deux bras utilisent des engrenages hypoïdes à 80° pour obtenir une transmission à densité de couple élevée tout en réduisant le volume des articulations.
• Étape de positionnement de précision :L'invention concerne un mécanisme de manipulation de tranches dans un équipement semi-conducteur qui garantit la précision du positionnement (erreur de répétabilité ≤ ± 1 minute d'arc) en utilisant un rapport de réduction élevé et des caractéristiques de faible jeu.

② Machines médicales et alimentaires

• Entraînements d’instruments chirurgicaux :Les joints tournants, tels que les endoscopes, nécessitent des matériaux à faible bruit, longue durée de vie et conformes à la FDA.
• Équipement d'emballage alimentaire :le mécanisme d'indexation de la machine de remplissage à grande vitesse doit résister aux impacts fréquents de démarrage et d'arrêt, et les caractéristiques de résistance à l'usure de l'engrenage hypoïde peuvent prolonger l'intervalle de maintenance.

③ Aérospatiale et militaire

• Système de contrôle de vol du drone :Le micro réducteur est utilisé pour l'asservissement, et l'angle d'intersection de l'axe de 80° optimise l'agencement de l'espace interne du fuselage.
• Dispositifs de guidage de missiles :Dans des températures extrêmes (-50°C à 125°C) et des environnements de vibrations, les engrenages trempés carburés sont plus fiables que les engrenages à vis sans fin traditionnels.

4. Suggestions d'entretien et de sélection

• Exigences de lubrification :L'huile lubrifiante doit être remplacée après 300 heures de première utilisation et le niveau d'huile doit être vérifié toutes les 3 000 heures ou tous les six mois.
• par la suite pour éviter de mélanger de l’huile minérale avec de l’huile synthétique.
• Inspection du joint d'huile :Assurez-vous que le joint d'huile est trempé dans l'huile pendant le stockage à long terme pour éviter le durcissement des lèvres ; Si une fuite d'huile est constatée pendant le fonctionnement, le joint d'huile doit être remplacé à temps.
