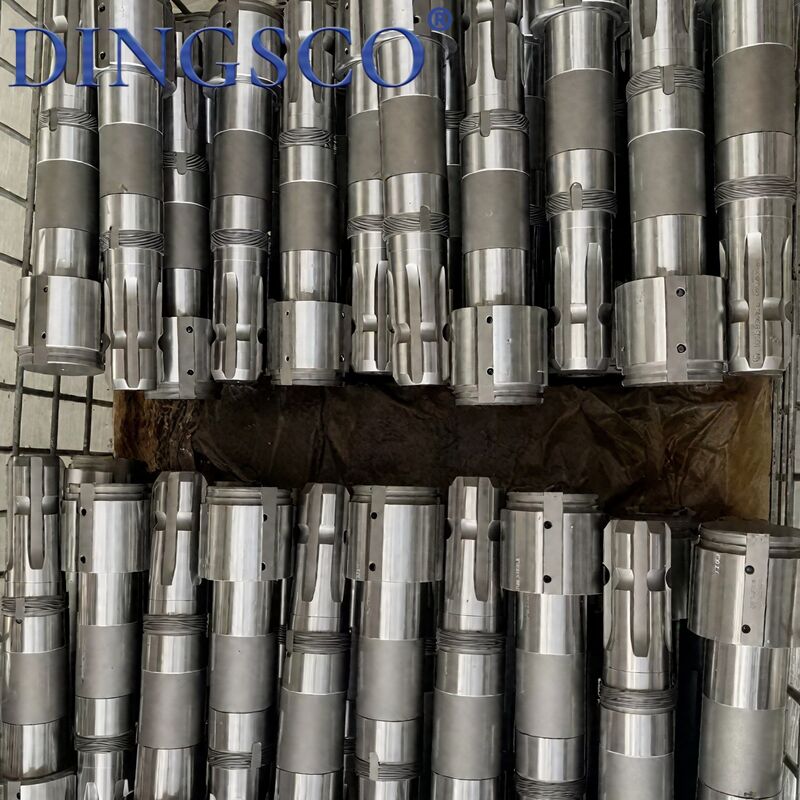

Arbre d'entraînement 20CrMnTi longue durée de vie pour systèmes d'entraînement mécaniques

Longue durée de vie arbre de transmission 20CrMnTi pour systèmes de transmission mécanique

L'arbre de transmission est un composant essentiel de transmission de puissance dans les systèmes de transmission mécanique, composé principalement d'un corps d'arbre, d'un joint universel, d'un arbre cannelé, d'un manchon télescopique, d'une plaque de bride et d'un contrepoids. Il relie des pièces de transmission avec des axes différents, des déviations angulaires et des déplacements axiaux, réalisant une transmission de puissance flexible sur longue distance et compensant les déviations d'installation, les décalages d'angle et les expansions axiales. Fabriqué en acier allié à haute résistance par forgeage et finition de précision, il présente un couple élevé, une rigidité élevée, une résistance à la fatigue et un excellent équilibre dynamique. Largement utilisé dans les automobiles, les machines de construction, les machines agricoles, les équipements industriels, les navires et les véhicules à énergie nouvelle.

Caractéristiques du produit

• Adaptable à la déviation angulaire et à l'expansion axiale entre deux arbres avec une forte compatibilité de transmission.
• Structure forgée intégrale avec haute résistance et ténacité, capable de supporter des charges d'impact à couple élevé.
• Traitement d'équilibrage dynamique de haute précision avec de faibles vibrations et un faible bruit à haute vitesse.
• Engrènement serré des cannelures, transmission sans jeu, pas de glissement et haute efficacité de transmission.
• La structure flexible du joint universel permet la transmission de puissance à plusieurs angles non coaxiaux.
• Traitement de surface anti-corrosion amélioré, résistant à l'usure, résistant à la corrosion et longue durée de vie.
• Structure modulaire, installation facile, forte interchangeabilité, adaptée à la modification et au remplacement de divers équipements.

Paramètres techniquesTableau

 Applications principales

• Transmission de châssis de voitures particulières, camions, véhicules tout-terrain et pick-up.
• Machines de construction : arbres de transmission pour excavatrices, chargeuses, rouleaux compresseurs et grues.
• Machines agricoles : arbres de connexion de puissance pour tracteurs, semoirs, moissonneuses-batteuses et motoculteurs.
• Machines industrielles générales : connexion de transmission pour réducteurs, ventilateurs, pompes à eau et machines-outils.
• Composants de transmission de puissance pour machines marines et moteurs auxiliaires de yachts.
• Arbres de connexion de transmission pour essieux électriques et châssis de véhicules à énergie nouvelle.
• Composants de transmission de puissance pour machines lourdes minières et métallurgiques.
• Arbres de transmission pour véhicules AGV, lignes de production automatiques et équipements logistiques intelligents.

Avantages du produit

• Réglage d'angle auto-adaptatif, adapté à la transmission de puissance non coaxiale et angulaire.
• La fonction télescopique axiale compense le déplacement des vibrations pour éviter la rupture et les interférences.
• Forgeage intégral avec haute résistance, résistance aux chocs, résistance à la fatigue et excellentes performances à couple élevé.
• Équilibrage dynamique précis, fonctionnement stable à haute vitesse avec de faibles vibrations et un bruit ultra-faible.
• Transmission cannelée serrée sans glissement, avec une efficacité de transmission supérieure à 98%.
• Surface anti-corrosion et résistante à l'usure avec une bonne étanchéité anti-poussière, adaptable aux environnements difficiles.
• Spécifications complètes, personnalisables en longueur, diamètre d'arbre et structure de connexion.
• Haute universalité, remplacement direct des pièces d'origine, installation et maintenance faciles.

Processus de production

• Inspection des matières premières → 2. Coupe de l'acier et forgeage à chaud de précision
• Normalisation de préchauffage pour soulager les contraintes → 4. Tournage CNC du cercle extérieur et de la face d'extrémité
• Roulage/fraisage des cannelures et usinage des extrémités d'arbre
• Trempe et revenu globale pour renforcement → 7. Durcissement de surface par induction
• Rectification de précision du diamètre extérieur et du tourillon d'arbre
• Assemblage de joint universel et assemblage de soudage de bride
• Étalonnage d'équilibrage dynamique global de haute précision
• Ébavurage, nettoyage, inspection dimensionnelle et de dureté complète
• Traitement antirouille par noircissement/galvanisation, marquage, emballage et entreposage

Précautions

• Le fonctionnement en surcharge de couple et de vitesse excessive est strictement interdit pour éviter la torsion et la rupture de l'arbre.
• L'installation forcée sous une déviation axiale sévère est interdite pour éviter les dommages prématurés dus à un stress additionnel excessif.
• Lubrifiez régulièrement les cannelures et les joints universels ; le fonctionnement à sec sans graisse est interdit.
• Ne frappez pas l'arbre et la bride violemment pendant l'installation pour éviter la déformation et les écarts de précision.
• Gardez les pièces de transmission scellées et étanches à la poussière pour éviter l'usure abrasive causée par les impuretés sédimentaires.
• La température de fonctionnement ne doit pas dépasser la plage nominale pour éviter la fatigue du métal et la dégradation des performances du matériau.
• Arrêtez immédiatement pour maintenance en cas de vibrations, de bruit ou de surchauffe anormaux.
• Remplacez l'arbre de transmission entier de manière intégrale en cas de fissures de l'arbre, d'usure sévère des cannelures ou de jeu excessif du joint universel.
• Évitez les charges d'impact lourdes continues pour réduire les dommages par fatigue de l'arbre.
• Conservez dans un environnement sec et ventilé avec un traitement antirouille pour éviter l'oxydation et la corrosion.

Pourquoi nous choisir ?

• Rectification CNC 7 axes : Nous utilisons des rectifieuses CNC 7 axes de haute précision, maintenant des tolérances aussi serrées que ±5μm, garantissant que les engrenages fonctionnent silencieusement, en douceur et avec une durabilité exceptionnelle.
• Solide expertise technique : Notre équipe R&D principale comprend des professionnels titulaires d'un doctorat et d'une maîtrise spécialisés dans la technologie des engrenages coniques hélicoïdaux, fournissant un solide support technique pour les projets complexes.
• Tests rigoureux et haute précision : Tous les engrenages subissent une inspection à 100 % avec les systèmes de métrologie Gleason. Nous pouvons atteindre une précision de grade DIN 6 avec un contrôle strict du profil de dent et des erreurs de direction, maintenant notre qualité à un niveau de pointe dans l'industrie.
• Haute efficacité de transmission : Nos conceptions d'engrenages supportent un rapport de réduction à un étage allant jusqu'à 300:1, avec une efficacité de transmission réelle atteignant plus de 95%, améliorant considérablement l'utilisation de l'énergie.
• Excellente durabilité et rentabilité : Nos engrenages offrent un coût de cycle de vie 40% inférieur et un taux de défaillance inférieur à 0,5%, garantissant un fonctionnement stable à long terme et des coûts de maintenance réduits.
• Réponse rapide et délai de livraison court : Grâce à notre processus de production numérisé, nous sommes en mesure de raccourcir le cycle de livraison à seulement 20 jours ouvrables, vous aidant à accélérer le développement et le lancement de projets.
• Capacité de conception personnalisée professionnelle : Nous fournissons des solutions d'engrenages entièrement personnalisées pour les applications nécessitant une réduction élevée, une vitesse élevée, une charge lourde, un faible bruit et des profils de dents petits spéciaux, en fonction de vos conditions de travail réelles.
