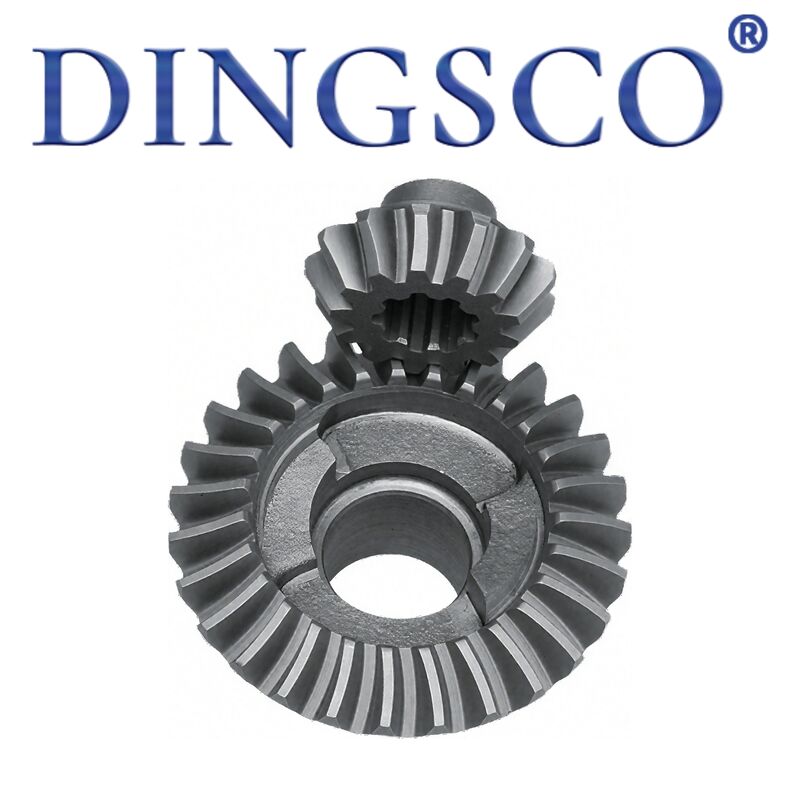

L'engrenage conique Zerol est un type spécial d'engrenage conique en spirale avecangle de spirale médian = 0°. Sa trace dentaire estcourbé mais sans inclinaison hélicoïdale, intermédiaire entre les engrenages coniques droits et les engrenages coniques en spirale standard. Il conservemaillage continu à dents courbes et contact ponctuel, alors quela force axiale est presque nulle, permettant l'interchangeabilité avec les systèmes de roulements à engrenages coniques droits. Fait de40Cr, 20CrMnTi, 42CrMoaveccémentation/durcissement par induction, il comportetransmission douce, faible bruit, pas de poussée axiale, capacité de charge modérée et installation facile. Largement utilisé pourtransmission de puissance à arbre sécant (généralement 90°), rotation avant/arrière, espace limité et applications d'entraînement de précision sensibles à la charge des roulements.

Caractéristiques du produit

• Angle de spirale nul: Angle de spirale médianβm=0°, trace de dent courbée sans force axiale,transmission bidirectionnelle sans poussée.
• Dent courbée + contact ponctuel: Dents courbées de Gleason aveccontact local, modèle de contact réglable,éviter la concentration du stress.
• Lisse et faible bruit: Maillage progressif, faible impact,5 à 10 dB plus silencieux qu'un biseau droit, proche des engrenages coniques en spirale.
• Pas de force axiale, roulements simples: Force axiale ≈0, identique au biseau droit,pas besoin de butées complexes, structure simplifiée.
• Résistance modérée et élevée: Meilleure résistance des racines qu'un biseau droit,capacité de charge entre chanfrein droit et hélicoïdal.
• Interchangeable avec biseau droit: Mêmes dimensions de montage et même force axiale,remplacement direct du biseau droit pour améliorer la douceur.
• Large adaptation à vitesse moyenne: Vitesse périphérique recommandée≤5 m/s, adapté aux machines agricoles, réducteurs, machines-outils, matériel de couture.
• Contrôlable de haute précision: Mise à la terreAGMA 14/ISO 5, précision de transmission ≤10 minutes d'arc.

Tableau des paramètres techniques

Principe de fonctionnement

• Engrènement à angle de spirale nul : angle de spirale médian = 0°, dents courbées mais sans inclinaison axiale, pas de force axiale pendant l'engrènement ; les roulements supportent uniquement des charges radiales.
• Contact ponctuel progressif : les dents incurvées Gleason s'engagent progressivement d'une extrémité jusqu'au contact complet des dents, avec un faible impact, des vibrations et du bruit.
• Rapport de transmission constant : les sommets du cône coïncident avec les dents en développante sphérique, rapport instantané constant pour un mouvement précis.
• Entraînement bidirectionnel symétrique : chargement symétrique en rotation avant/arrière, pas de poussée unilatérale, adapté aux inversions fréquentes et au double entraînement.
• Modèle de contact réglable : zone de contact contrôlée via un réglage fin axial/radial lors de l'assemblage, évitant ainsi le contact des bords et la concentration des contraintes.

Principales applications

• Machines à coudre industrielles : entraînement d'angle de 90° pour machines à tête haute, à double aiguille et synchro (par exemple, 8B/341/6B).
• Boîtes de vitesses agricoles : Inversion de vitesse moyenne et entraînement bidirectionnel pour tracteurs et moissonneuses, conception de roulement simplifiée.
• Réducteurs de précision : réducteurs planétaires à angle droit et unités d'angle servo, à faible bruit et sans poussée axiale.
• Machines-outils : direction de broche à 90° et mécanismes d'avance pour perceuses et fraiseuses, doux et silencieux.
• Automobile/EV : différentiels légers, mécanismes de direction et hayons électriques, entraînement bidirectionnel à faible poussée.
• Instruments de précision : antennes radar, platines optiques et équipements médicaux, angle précis et faibles vibrations.
• Machines textiles/alimentaires : Entraînement par arbres croisés et marche avant/arrière fréquente pour les machines de finition et de conditionnement.
• Mise à niveau du biseau droit : remplacement des anciens engrenages coniques droits pour améliorer la douceur, réduire le bruit et réutiliser les roulements.

Avantages du produit

• Force axiale nulle, coût du roulement réduit : pas de poussée hélicoïdale, compatible avec les systèmes de roulements coniques droits, structure simple et faible coût.
• Lisse et silencieux, meilleure expérience : maillage progressif des dents incurvées, 5 à 10 dB plus silencieux que les engrenages coniques droits, proches des engrenages coniques en spirale.
• Symétrie bidirectionnelle, inversion durable : chargement avant/arrière équilibré, pas d'usure unilatérale en cas d'inversion fréquente, longue durée de vie.
• Contact ponctuel réglable, anti-fracture : contact local + motif réglable, évite la concentration de contraintes, forte résistance aux chocs.
• Compatible avec biseau droit, mise à niveau facile : mêmes dimensions de montage, remplacement direct sans refonte.
• Efficace à vitesse moyenne, faible consommation d'énergie : recommandé ≤ 5 m/s, efficacité ≥ 94 %, plus économe en énergie que les engrenages coniques en spirale.
• Précision contrôlable, entraînement précis : mise à la terre selon AGMA 14, erreur d'angle ≤ 10 minutes d'arc, positionnement précis.
• Faible entretien, rentable : pas de poussée axiale, usure minimale des roulements, intervalles de lubrification plus longs, faible taux de défaillance.
