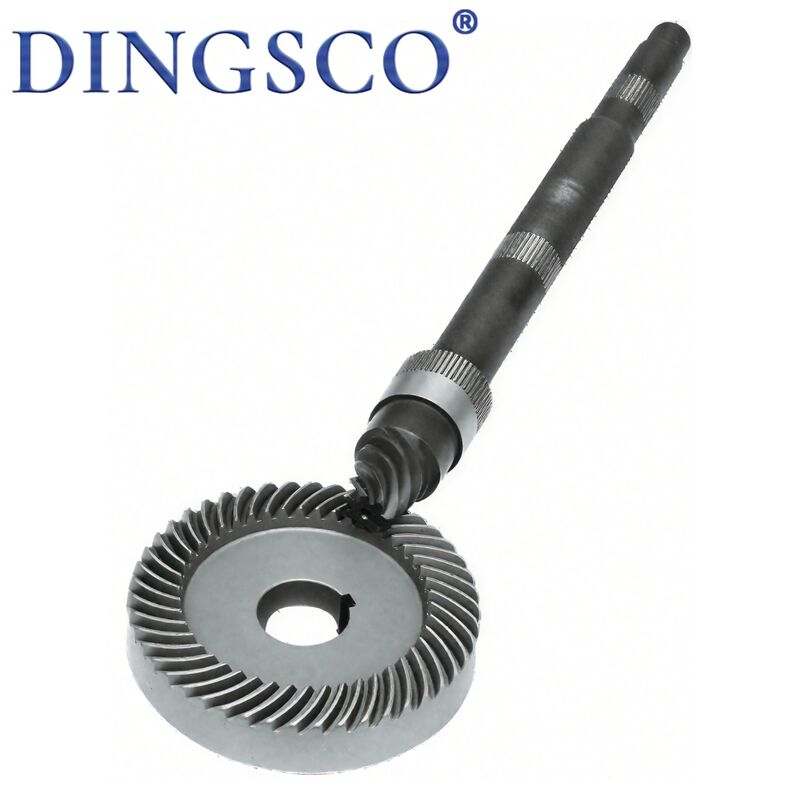

42CrMo Résistance à l'usure à l'impact Longue durée de vie
Les engrenages de la machine de polissage sont les composants de base de la transmission pourMachines de polissage verticale/plain de 180 mm de diamètre, y compriséquipement solaire, équipement planétaire, équipement à anneaux internes, équipement à éperons/hélicoïdes, équipement de chronométrage, compatible avec le YCP180, le HY-180, le YH2M8180, etc.20CrMnTi/40Cr/42CrMoaveccarburation / durcissement par induction + broyage de précision, ils présententcouple élevé, résistance aux chocs, résistance à l'usure, faible bruit, parallélisme élevé et longue durée de vieIls transmettent de l' énergie pourrotation du disque de polissage, rotation de la pièce, réglage de la pression, régulation de la vitesse à fréquence variable, déterminant directementplanéité, rugosité Ra≤0,08μm, homogénéité de polissage, rendement ≥98,5%Ils sont le "cœur de transmission" du polissage de précision du verre optique, du saphir, de la céramique, des semi-conducteurs et des pièces métalliques.
Caractéristiques du produit
- Le couple élevé et la charge lourde: module 1,5 à 3,0 mm, racine dentaire épaissie, résistant50 ‰ 200 N·mle couple, compatible avec le moteur principal de 11 kW.
- Transmission précise et planéité: précision ISO grade 6, surface dentaire Ra≤0,4 μm,parallélisme ≤ 0,008 mm, le polissage uniforme de la pièce.
- Résistance à l'usure et aux chocs, longue durée de vie: surface dentaire HRC 56 ∼ 62, profondeur de boîtier 0,8 ∼ 1,5 mm, durée de vie≥8000 heures, s'adapter à l'environnement de lisière ou de poussière.
- Faible bruit et bon fonctionnement: Maillage hélicoïdal/planétaire, écart de 0,08 à 0,12 mm, bruit≤ 68 dB, aucune vibration à grande vitesse.
- VFD compatible et vitesse stable: s'adapter à0 ‰ 3000 tours par minutefréquence variable, allée en avant/retour en douceur, pas de saut/entraînement.
- Structure planétaire et rapport précis: Système d'engrenage Soleil+planète+anneau, rapport3Je vous en prie.1, une synchronisation de révolution/rotation précise.
- Résistance à la poussière/corrosion/huile: Noircissement + huile anti-rouille/nickel, adapté àdétergents à base d'eau, poussière, humidité.
- Large interchangeabilité et maintenance facile: Adapté aux 180 modèles classiques,Remplacement direct, aucune refonte, inventaire commun.
Tableau des paramètres techniques
| Types d'engins |
Les engrenages solaires, les engrenages planétaires, les engrenages à anneau, les engrenages à broche (spor/hélicoïdes), les engrenages synchrones |
| Modules communs |
1Pour les véhicules à moteur électrique |
| Plage de dénombrement des dents |
Le moteur est équipé d'un système de freinage à rouleaux. |
| Ratio de transmission |
3Les étoiles sont des planètes. |
| Angle de pression |
20° (norme) |
| Matériaux primaires |
20CrMnTi (carburé), 40Cr (hardé à haute fréquence), 42CrMo (heavy-duty) |
| Dureté de la surface des dents |
HRC 56 ∼ 62 |
| Vitesse nominale |
Spindle ≤ 3000 tr/min, disque de polissage ≤ 120 tr/min
Le couple nominal est de 50 à 200 N·m (en fonction du rapport) |
| Efficacité de la transmission |
≥ 93% (lubrifié) |
| Roughness de la surface |
Ra ≤ 0,4 μm (surface des dents) |
Principe de fonctionnement
- Entrée de puissance: le moteur entraîne le fuseau/l'engrenage solaire pour transmettre une puissance à grande vitesse et à couple faible.
- Réduction planétaire et augmentation du couple: l'engrenage solaire entraîne les engrenages planétaires à tourner et à tourner autour de l'engrenage d'anneau, réduit la vitesse de 3 à 10 fois, amplifie le couple, entraîne le disque de polissage à basse vitesse et à couple élevé.
- Révolution de la pièce + rotation: les engrenages planétaires entraînent les porteurs de la pièce pour la révolution (avec le porteur de la planète) + rotation (maillage), polissage uniforme sur toutes les surfaces.
- Traction synchrone à axe fixe: les engrenages hélicoïdaux à broche entraînent les arbres supérieurs/inférieurs/mécanismes de pression, contrôlent de manière synchrone la pression et la vitesse du disque pour assurer la planéité.
- Contrôle de vitesse VFD & avant/arrière: Les engrenages s'adaptent aux moteurs VFD pour un réglage de vitesse en douceur et un fonctionnement bidirectionnel, adaptés au polissage rugueux/finis/ultrafin.
- Maillage et positionnement précis: broyage de précision + couplage par paires, zone de contact centrale, contre-réaction uniforme, faible vibration et grande planéité.
Principales applications
- Polissage des composants optiques: lentilles sphériques/asphériques de 180 mm, prismes, fenêtres en saphir.
- Matériaux semi-conducteurs/durs fragiles: plaquettes de silicium, SiC, substrats céramiques, plaques de revêtement en verre.
- Polissage des miroirs métalliques: acier inoxydable, aluminium, débarbage du cuivre et finition des miroirs.
- Transmission de la machine à polissage plat: ensembles d'engrenages planétaires/à broche pour YCP180, HY-180, YH2M8180, etc.
- Planète roue/entraînement de support: mécanismes de rotation/rotation de la pièce pour les polisseurs à double face, assurant l'uniformité.
- Système de régulation de la vitesse VFD: Adapté aux moteurs VFD de 0 ‰ 3000 tr / min, commutation de vitesse brute/finition.
- Mécanisme de réglage de la pression: les engrenages entraînent les composants de levage/pression pour un contrôle précis de la pression de polissage.
- Remplacement de l'ancien équipement: remplacement des engins pour 18B-9P, YH2M8180 etc.
Avantages du produit
- Le couple est élevé et la charge lourde, pas de soucis de matériau épais: structure planétaire + racine de dent épaissie, couple jusqu'à 200N · m, compatible avec moteur de 11 kW, pas de fissuration sur le verre épais / céramique.
- Transmission précise et planéité supérieure: grille de précision de qualité ISO 6 +, planéité ≤ 0,008 mm, Ra≤ 0,08 μm, qualité de polissage de qualité optique.
- Résistance à l'usure et longue durée de vie, moins d'entretien: HRC 56 62 + durcissement en profondeur, durée de vie ≥ 8000 heures, stable dans des environnements de poussière ou de lisier.
- Faible bruit et fonctionnement en douceur, rendement plus élevé: maillage hélicoïdal + planétaire, bruit ≤68dB, faible vibration, rendement de la pièce ≥98,5%.
- Compatible avec VFD et support multi-processus: 0 ‰ 3000 tr / min de régulation de vitesse en douceur, un réglage d'engrenages pour le polissage brut / fini / ultra-fin.
- Synchronisation planétaire et polissage uniforme: coordination de révolution et de rotation précise, couverture complète de la surface, épaisseur uniforme.
- Résistance à la poussière et à la corrosion, tolérance aux environnements hostiles: noircissement/nickel, résistance à l'eau, à la poussière, à l'humidité, faible taux de défaillance.
- Interchangeabilité complète et remplacement facile: Adapté aux modèles 180 traditionnels, remplacement de l'ensemble de vitesses du système solaire + planète + anneau, aucune refonte n'est nécessaire.
Pourquoi nous avoir choisis?
- Pour les pièces de rechange, la valeur de l'échantillon doit être égale ou supérieure à: Nous adoptons des machines de meulage CNC à 7 axes de haute précision, qui maintiennent des tolérances aussi serrées que ± 5 μm, garantissant que les engrenages fonctionnent tranquillement, en douceur et avec une durabilité exceptionnelle.
- Une solide expertise technique:Notre équipe principale de R&D comprend des professionnels de doctorat et de maîtrise spécialisés dans la technologie des engrenages en spirale, fournissant un soutien technique solide pour des projets complexes.
- Tests rigoureux et haute précision: Tous les engrenages sont inspectés à 100% avec les systèmes de mesure Gleason, nous pouvons atteindre une précision de niveau DIN 6 avec un contrôle strict du profil des dents et des erreurs de direction,maintenir notre qualité à un niveau de leader de l'industrie.
- Efficacité de transmission élevée:Nos engrenages supportent un taux de réduction à un seul stade allant jusqu'à 300:1, avec un rendement de transmission réel de plus de 95%, ce qui améliore considérablement l'utilisation de l'énergie.
- Excellente durabilité et efficacité en termes de coûts:Nos engrenages offrent un coût de cycle de vie inférieur de 40% et un taux de défaillance inférieur à 0,5%, assurant un fonctionnement stable à long terme et des coûts de maintenance réduits.
- Réponse rapide et délai de livraison court:Grâce à notre processus de production numérisé, nous sommes en mesure de raccourcir le cycle de livraison à seulement 20 jours ouvrables, vous aidant à accélérer le développement et le lancement du projet.
- Capacité de conception professionnelle sur mesure: Nous fournissons des solutions d'engrenages entièrement personnalisées pour les applications nécessitant une réduction élevée, une vitesse élevée, une charge lourde, un faible bruit et des profils spéciaux à petites dents, en fonction de vos conditions de travail réelles.
