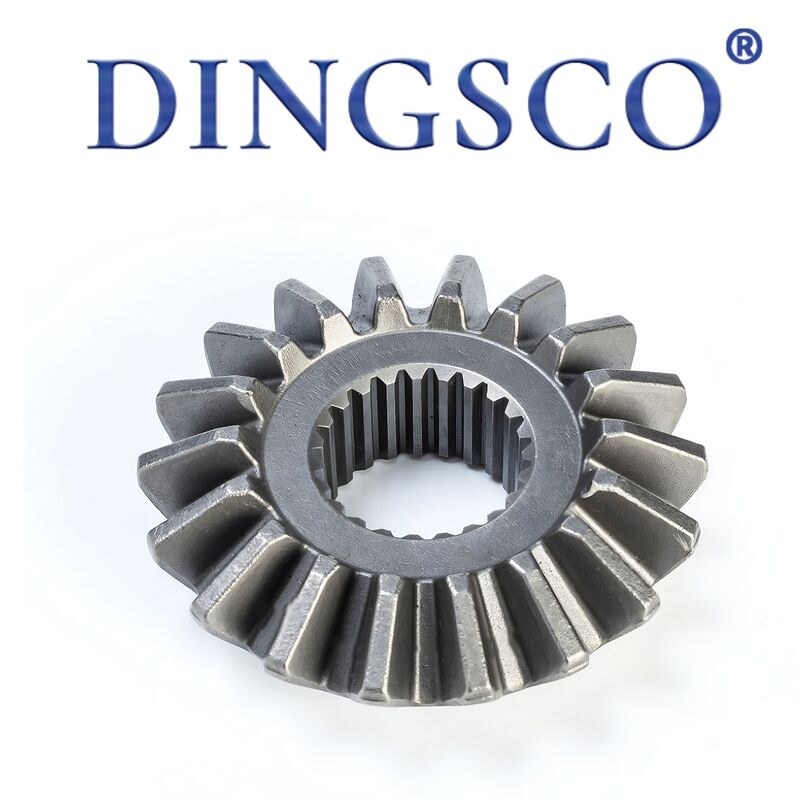

20CrMnTi haute précision HRC25~38 engrenage à bourdon droit pour machine industrielle

20CrMnTi haute précision HRC25~38 engrenage à bourdon droit pour machine industrielle

L'engrenage bevel droit est également appelé engrenage mitre droit, trace de dent parallèle à la ligne génératrice de cône de hauteur, toujours appliquée en ensemble apparié.Il transmet le couple et la puissance de rotation entre les arbres qui se croisent (norme 90°)Les matières premières principales sont l'acier 45, le 40Cr, le 20CrMnTi, le 42CrMo, trois options de traitement thermique: normalisé pour l'économie, durcissement par induction pour la charge moyenne,d'une épaisseur n'excédant pas 1 mm; degré de précision ISO6~9 / JIS4~7, conception basée surmodule haut de gamme. Largement utilisé pour les réducteurs, les machines agricoles, les machines d'emballage, les machines-outils, les machines de construction, le différentiel automatique et l'unité de direction d'automatisation,adapté à des vitesses faibles/moyennes avec vitesse linéaire ≤ 5 m/s, doté d'une structure simple, d'un usinage facile et rentable.

Caractéristiques du produit

• direction assistée à 90°: réaliser facilement la transmission de puissance verticale, non disponible pour les engrenages cylindriques à éperons.
• Profil des dents droites: Angle en spirale zéro, calcul facile, production en série par planche à engrenages coniques standard.
• Poussée axiale stable: Force axiale inchangée avec direction de rotation, configuration de roulement simple et tolérance d'assemblage plus élevée.
• Conception à double dureté: dent durcie HRC52~62 pour résistance à l'usure, noyau trempé HRC25~38 pour anti-fracture.
• Option à plusieurs bornes: ouverture simple, ouverture à clef, ouverture à vis réglée avec tolérance H7 standard.
• Tolérance de montage élevée: Insensible à des défauts mineurs d'alignement de l'arbre, sans blocage ni usure excentrique due à une erreur d'installation mineure.
• Coût compétitif: 30% de coûts inférieurs et un délai de réalisation plus court par rapport aux engrenages en spirale pour la production de masse.
• Finition antirouille personnalisée: noircir, phosphater, galvaniser, huile antirouille pour les environnements poussiéreux et humides.

Tableau des paramètres techniques

Application principale

• Réducteur à angle droit: boîte de vitesses de direction à 90° et réducteur.
• Machines agricoles: moissonneuse, greffeuse, réglage du mélangeur d'aliments.
• Automatisation de la lumière: emballeur, étiqueteur, convoyeur, ascenseur à entraînement droit.
• Machine-outil: boîte d'alimentation du tour, entraînement de broche de forage, petit composant de tête de séparation.
• Construction et automobile: différentiel de camion léger, mini-excavatrice, assemblage de direction de grue de camion.
• Petit équipement: outil électrique, machine de remise en forme, actionneur de soupape, pièce de rechange de tondeuse de jardin.
• Remplacement à l'étranger: pièces de rechange pour les équipements standard KHK/MISUMI, pièces de service après-vente.

Avantages du produit

• Direction flexible: solution peu coûteuse pour la rotation de puissance de l'arbre en intersection, disposition compacte économise de l'espace d'installation.
• Fabrication facile: Traitement par planche à flèche/pellete à flèche standard sans machine spéciale à engrenages en spirale, livraison rapide.
• Montage pratique: tolérance élevée pour le décalage mineur de l'arbre, installation facile sur le terrain sans fixation de précision.
• Rentable: 55% à 70% du prix des engrenages en forme de spirale équivalents, prix évidemment inférieur pour les commandes en vrac.
• Interchange universel: dimension assortie de MISUMI/KHK pour le remplacement direct des pièces importées.
• Faible entretien: lubrification par graisse simple, remplacez le jeu apparié une seule fois.

Processus de production

• Inspection des matières premières: test du spectre et détection des défauts pour rejeter l'acier blanc défectueux.
• Coupe et tournage rugueux: coupe de barres, tournage rugueux CNC pour cône, perceuse et face de référence.
• Coupe d'engrenages: planche à cône droit / machine CNC à pédale à cône pour la formation des dents.
• Débroussailleuse et débroussailleuse: Débroussailleuse d'extrémité des dents et de la fente pour éliminer les bruits anormaux et les rayures de l'arbre.
• Tempérance globale: Tempérance en vrac pour 45#/40Cr pour améliorer la ténacité du substrat contre la rupture.
• Durcissement des dents: durcissement par induction pour charge moyenne; carburation pour pièces 20CrMnTi à charge lourde.
• Broyage de précision: broyage d'engrenages de haute précision pour répondre à la tolérance ISO6~7 pour les contre-réactions et le profil des dents.
• Traitement des trous: brochage des clés, usinage des trous, affûtage des trous à la tolérance H7.
• Finition anti-corrosion: noircissement/phosphatation/galvanisation + graisse de conservation.
• Exécution des essais en paire: roulement des essais d'accouplement, contrôle du motif de contact et de la douceur avant la QC finale et l'emballage.

Pourquoi nous avoir choisis?

• Pour les pièces de rechange, la valeur de l'échantillon doit être égale ou supérieure à: Nous adoptons des machines de meulage CNC à 7 axes de haute précision, qui maintiennent des tolérances aussi serrées que ± 5 μm, garantissant que les engrenages fonctionnent tranquillement, en douceur et avec une durabilité exceptionnelle.
• Une solide expertise technique:Notre équipe principale de R&D comprend des professionnels de doctorat et de maîtrise spécialisés dans la technologie des engrenages en spirale, fournissant un soutien technique solide pour des projets complexes.
• Tests rigoureux et haute précision: Tous les engrenages sont inspectés à 100% avec les systèmes de mesure Gleason, nous pouvons atteindre une précision de niveau DIN 6 avec un contrôle strict du profil des dents et des erreurs de direction,maintenir notre qualité à un niveau de leader de l'industrie.
• Efficacité de transmission élevée:Nos engrenages supportent un taux de réduction à un seul stade allant jusqu'à 300:1, avec un rendement de transmission réel de plus de 95%, ce qui améliore considérablement l'utilisation de l'énergie.
• Excellente durabilité et efficacité en termes de coûts:Nos engrenages offrent un coût de cycle de vie inférieur de 40% et un taux de défaillance inférieur à 0,5%, assurant un fonctionnement stable à long terme et des coûts de maintenance réduits.
• Réponse rapide et délai de livraison court:Grâce à notre processus de production numérisé, nous sommes en mesure de raccourcir le cycle de livraison à seulement 20 jours ouvrables, vous aidant à accélérer le développement et le lancement du projet.
• Capacité de conception professionnelle sur mesure: Nous fournissons des solutions d'engrenages entièrement personnalisées pour les applications nécessitant une réduction élevée, une vitesse élevée, une charge lourde, un faible bruit et des profils spéciaux à petites dents, en fonction de vos conditions de travail réelles.
