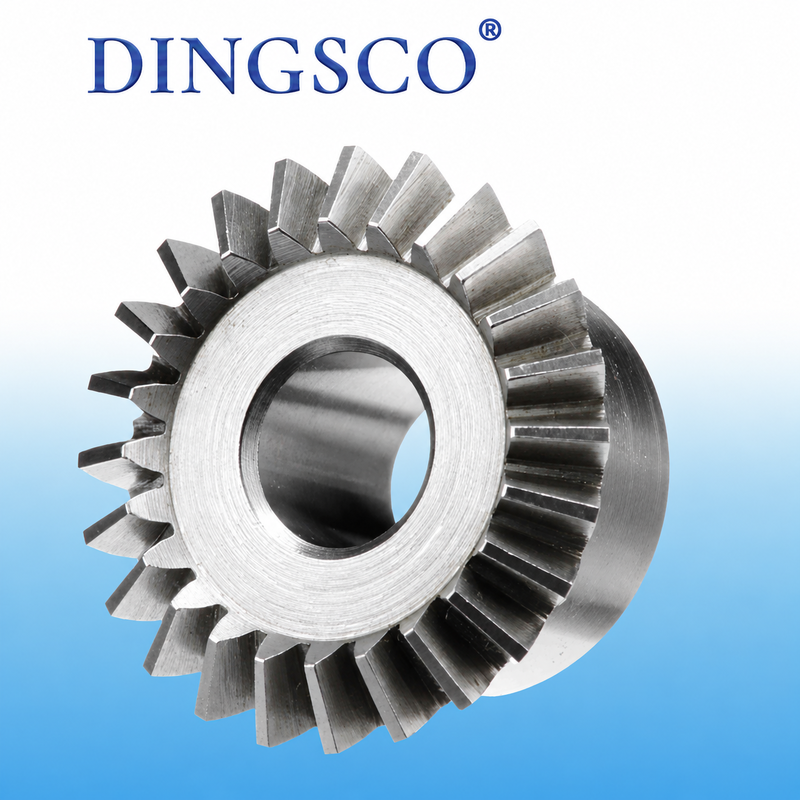

Engrenage conique droit de haute précision en acier allié 20CrMnTi

Engrenage conique droit de haute précision en 20CrMnTi pour les systèmes de transmission de précision

Un engrenage conique droit de haute précision est un composant de transmission de puissance mécanique utilisé entre des arbres qui se croisent. Son profil de dent est réparti sur une surface conique avec des lignes de dents droites. Par rapport aux engrenages coniques standard, il offre des tolérances plus strictes, une efficacité plus élevée et un bruit plus faible, ce qui le rend adapté aux systèmes de transmission à charge élevée et de précision.

Caractéristiques du produit

• Haute précision de grade 3 à 5 après meulage des engrenages, faible jeu, surface de dent lisse, excellente précision de positionnement répété.
• Le rodage couplé optimise la zone de contact en maillage, faible impact, vibrations et bruit, rapport de transmission constant.
• Pas de force axiale en spirale, charge légère sur les roulements, direction assistée à 90°, disposition générale compacte.
• Acier allié trempé cémenté, surface de dent dure et noyau résistant, anti-piqûres et anti-casse, longue durée de vie sous charge alternée.
• Fourni par paires appariées sans découpe sur site, assemblage et entretien faciles, coût inférieur à celui des engrenages coniques en spirale.
• Module et rapport de vitesse personnalisables, compatibles avec les équipements servo, pas à pas, hydrauliques et autres.

Tableau des paramètres techniques

Principales applications

• Équipements d'automatisation de précision : servoréducteurs, mécanismes de division CNC, joints de robots, outillage d'automatisation 3C.
• Instruments médicaux et optiques de précision : modules d'entraînement chirurgicaux, pièces de pilotage d'image, composants de transmission de précision en laboratoire.
• Équipements industriels généraux : système d'alimentation de machines-outils, machines d'emballage/impression/textile, boîtes de direction miniatures.
• Équipements légers spéciaux : nouveaux entraînements de direction énergétique, bancs d'essais, machines agricoles et de jardinage légères.

Avantages du produit

• Précision supérieure : le meulage minimise les erreurs de dent, faible jeu, haute précision de positionnement.
• Fonctionnement stable et silencieux : le rodage couplé améliore le maillage, les faibles vibrations et le rapport constant.
• Excellente capacité de charge : dents dures carburées, résistantes aux chocs et à la fatigue.
• Structure compacte et économique : transfert à 90° avec une force axiale minime, faible perte de roulement.
• Performances élevées : plus facile à traiter que les engrenages coniques en spirale, délai de livraison court, faible coût de maintenance.
• Large compatibilité : module et rapport personnalisables, s'adapte à tous les types de variateurs de puissance.

Processus de production

• Préparation de l'ébauche : forgeage d'acier allié + normalisation pour éliminer les contraintes de forgeage.
• Usinage grossier : tournage CNC pour le contour, rabotage CNC pour la coupe grossière des dents.
• Traitement thermique : trempe par carburation sous vide et revenu à basse température pour les surfaces dures et les noyaux résistants.
• Finition de précision : rectification CNC des engrenages pour corriger la déformation thermique, rodage couplé pour optimiser le contact d'engrènement.
• Inspection et finition : tests de précision grandeur nature, traitement antirouille, marquage correspondant, nettoyage et emballage.

Précautions

• Alignement de l'installation : gardez deux arbres coupés verticalement à 90 °, contrôlez le décalage de l'axe et le jeu des engrenages, calibrez les points de contact du maillage.
• Lubrification standard : sélectionnez l'huile pour engrenages adaptée en fonction de la vitesse de rotation, remplacez et filtrez l'huile régulièrement, ne mélangez pas différents lubrifiants.
• Contrôle de fonctionnement : évitez les surcharges, les démarrages et arrêts fréquents et les commutateurs avant-arrière, limitez la température de fonctionnement, interdisez les opérations de survitesse à long terme.
• Entretien quotidien : inspectez régulièrement l'usure de la surface des dents, les piqûres et les fissures, remplacez immédiatement les engrenages endommagés ; évitez de heurter la surface des dents lors du démontage.
• Exigences de stockage : emballer séparément les engrenages assortis pour prévenir la rouille, stocker dans un environnement sec à faible humidité, à l'écart des substances corrosives.

Pourquoi nous choisir ?

• Meulage CNC 7 axes : Nous adoptons des rectifieuses CNC à 7 axes de haute précision, maintenant des tolérances aussi serrées que ± 5 μm, garantissant un fonctionnement silencieux, fluide et avec une durabilité exceptionnelle.
• Forte expertise technique :Notre équipe principale de R&D comprend des professionnels de doctorat et de maîtrise spécialisés dans la technologie des engrenages coniques en spirale, fournissant un soutien technique solide pour les projets complexes.
• Tests rigoureux et haute précision : Tous les engrenages sont soumis à une inspection à 100 % avec les systèmes de métrologie Gleason. Nous pouvons atteindre une précision de niveau DIN 6 avec un contrôle strict du profil des dents et des erreurs de direction, gardant ainsi notre qualité au premier niveau de l'industrie.
• Efficacité de transmission élevée :Nos conceptions d'engrenages prennent en charge un rapport de réduction à un étage allant jusqu'à 300:1, avec un rendement réel de la transmission atteignant plus de 95 %, améliorant considérablement l'utilisation de l'énergie.
• Excellente durabilité et rentabilité :Nos engrenages offrent un coût de cycle de vie inférieur de 40 % et un taux de défaillance inférieur à 0,5 %, garantissant un fonctionnement stable à long terme et des coûts de maintenance réduits.
• Réponse rapide et délai de livraison court :Grâce à notre processus de production numérisé, nous sommes en mesure de raccourcir le cycle de livraison à seulement 20 jours ouvrables, vous aidant ainsi à accélérer le développement et le lancement de projets.
• Capacité de conception personnalisée professionnelle : Nous proposons des solutions d'engrenages entièrement personnalisées pour les applications nécessitant des profils de réduction élevée, de vitesse élevée, de charge lourde, à faible bruit et de petites dents spéciales, en fonction de vos conditions de travail réelles.
