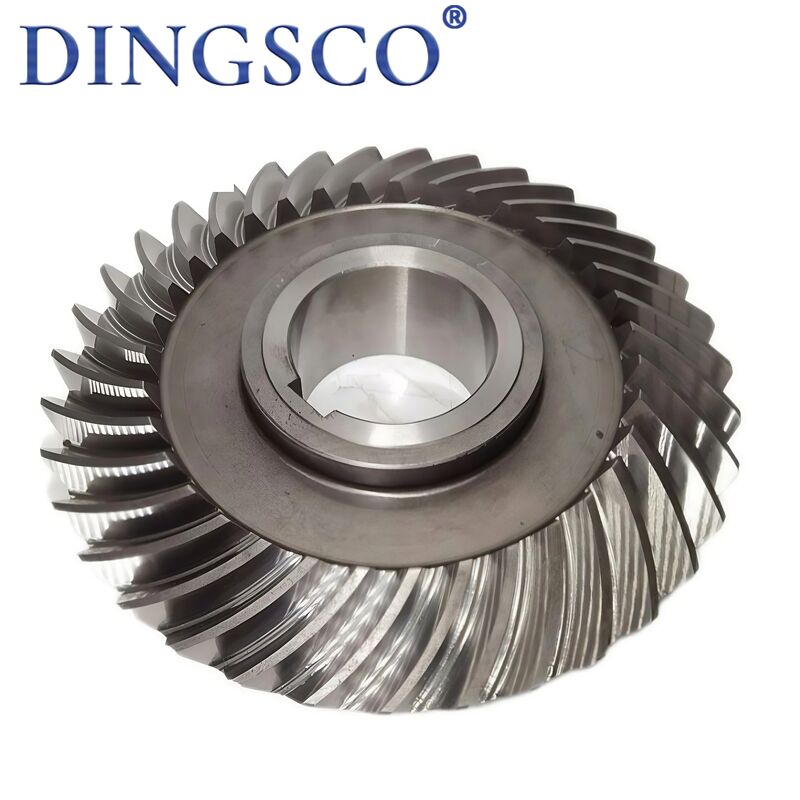

Engrenage conique hélicoïdal 20CrMnTi de haute précision et à faible bruit pour machines industrielles

Engrenage conique hélicoïdal 20CrMnTi de haute précision et à faible bruit pour machines industrielles

Les engrenages coniques hélicoïdaux (également appelés engrenages coniques spiraux) sont des composants de transmission de précision essentiels pour la transmission de puissance entrearbres sécants(généralement 90°). Avec des dents hélicoïdales courbes, ils offrent une transmission plus douce, une capacité de charge plus élevée et un bruit plus faible que les engrenages coniques droits, largement utilisés dans les domaines à haute vitesse et à forte charge tels que l'automobile, les machines d'ingénierie, les réducteurs, l'aérospatiale, les navires, etc.

Caractéristiques du produit

• Structure à dents hélicoïdales courbes: La trace de la dent est une spirale d'arc, un contact d'engrènement progressif sans impact instantané
• Adaptation de l'angle des arbres: Principalement pour les arbres sécants à 90° ; personnalisable pour la transmission non-perpendiculaire de 30° à 150°
• Grade de haute précision: Grade industriel ISO 5-7 (GB/T 11365), grade de précision jusqu'à 3-5
• Capacité de charge composite: Transmet le couple tout en supportant les forces radiales et axiales avec une contrainte équilibrée
• Faible bruit et douceur: Grand rapport de contact, engrenement de plusieurs dents, petite vibration et choc, bruit 10-15 dB plus faible que les dents droites
• Haute efficacité et durabilité: Efficacité de transmission 95%-98%, résistant à l'usure, anti-piqûres, longue durée de vie
• Matériaux divers: Principalement des aciers de construction alliés (20CrMnTi, 20CrMo, 42CrMo), renforcés par trempe par induction/cémentation

Tableau des paramètres techniques

Principe de fonctionnement

• Transmission par engrenage spatial : Les axes se croisent (généralement 90°), les dents sont distribuées coniquement et en spirale, réalisant un changement de direction vertical + une transmission de couple
• Engrènement progressif : Les dents s'engagent progressivement à partir de l'extrémité, contact complet, désengagement en douceur — pas d'impact instantané, plus doux que les dents droites
• Charge de plusieurs dents : Rapport de contact ε=1.5-2.5, 2-3 paires de dents chargées simultanément, distribution uniforme de la charge et capacité plus élevée
• Équilibre des forces : Génère des forces tangentielles, radiales et axiales ; des roulements adaptés sont nécessaires pour supporter la poussée axiale
• Rapport constant : Rapport des dents = rapport de vitesse inverse (i=Z₂/Z₁=n₁/n₂), transmission précise et stable

Applications principales

• Automobile : Différentiels, boîtes de transfert, essieux moteurs (application principale)
• Machines d'ingénierie : Réducteurs principaux, systèmes de direction, treuils d'excavatrices, chargeuses, rouleaux
• Réducteurs industriels : Réducteurs coniques hélicoïdaux série K/S, déviateurs d'engrenages, multiplicateurs de vitesse
• Machines-outils : Entraînement de broche, mécanismes d'avance, déviateurs de changeur d'outils de machines à aléser/fraiseuses/rectifieuses
• Aérospatiale : Trains d'atterrissage d'avions, entraînement moteur, systèmes de rotor de queue d'hélicoptère
• Marine : Propulsion, appareil à gouverner, guindeau, entraînement de capot de trappe
• Nouvelle énergie : Orientation/pas d'éoliennes, entraînement de suiveur PV, équipements de stockage d'énergie
• Autres : Transmission à haute vitesse et à forte charge dans l'imprimerie, le textile, l'alimentation, le pétrole, la métallurgie, le transport ferroviaire

Avantages du produit

• Stabilité à haute vitesse : Engrènement progressif, faible choc, adapté aux vitesses ultra-élevées de 3000-12000 tr/min
• Capacité de charge élevée : Capacité de charge 30%-60% plus élevée que les engrenages coniques droits, anti-flexion, anti-piqûres, résistant aux chocs
• Bruit ultra-faible : Dents rectifiées/rodées avec précision, bruit 60-70 dB, 10-15 dB plus faible que les dents droites
• Haute efficacité et économie d'énergie : Efficacité 95%-98%, 3%-8% plus élevée que les engrenages coniques ordinaires, économie d'énergie à long terme
• Transmission précise : Rapport constant, jeu réduit (0.02-0.1 mm), haute précision de positionnement
• Structure compacte : Changement de direction spatial, gain de place, idéal pour les équipements légers et compacts
• Longue durée de vie : Acier de haute qualité + traitement thermique renforcé, durée de vie 40%-80% plus longue que les engrenages ordinaires
• Large adaptabilité : Conception possible pour arbres à 90°/non-90°, mono/multi-étages, réduction/augmentation/déviation

Pourquoi nous choisir ?

• Rectification CNC 7 axes : Nous utilisons des rectifieuses CNC 7 axes de haute précision, maintenant des tolérances aussi serrées que ±5 µm, garantissant que les engrenages fonctionnent silencieusement, en douceur et avec une durabilité exceptionnelle.
• Solide expertise technique :Notre équipe R&D principale comprend des professionnels titulaires d'un doctorat et d'un master spécialisés dans la technologie des engrenages coniques hélicoïdaux, fournissant un solide support technique pour les projets complexes.
• Tests rigoureux et haute précision : Tous les engrenages subissent une inspection à 100 % avec des systèmes de métrologie Gleason. Nous pouvons atteindre une précision de grade DIN 6 avec un contrôle strict du profil de dent et des erreurs de direction, maintenant notre qualité à un niveau de leader de l'industrie.
• Haute efficacité de transmission :Nos conceptions d'engrenages prennent en charge un rapport de réduction à un seul étage allant jusqu'à 300:1, avec une efficacité de transmission réelle atteignant plus de 95 %, améliorant considérablement l'utilisation de l'énergie.
• Excellente durabilité et rentabilité :Nos engrenages offrent un coût de cycle de vie 40 % inférieur et un taux de défaillance inférieur à 0,5 %, garantissant un fonctionnement stable à long terme et des coûts de maintenance réduits.
• Réponse rapide et délai de livraison court :Grâce à notre processus de production numérisé, nous sommes en mesure de raccourcir le cycle de livraison à seulement 20 jours ouvrables, vous aidant à accélérer le développement et le lancement de vos projets.
• Capacité de conception personnalisée professionnelle : Nous fournissons des solutions d'engrenages entièrement personnalisées pour les applications nécessitant une réduction élevée, une vitesse élevée, une charge lourde, un faible bruit et des profils de dents petits spéciaux, en fonction de vos conditions de travail réelles.
